Ferīta kodols UU
1. Iekšējais iepakojums: putupolistirola spilventiņš ar 3 prs/pad.
2. Ārējais iepakojums: Gofrēta kaste Z385*255*210 ar 12 prs/kastē.
Ferīta serde UU100/75/30
|
Izmēri (mm) |
Pamatparametri |
||
|
A |
100.0±3.0 |
C1 |
0.386 mm-1 |
|
B |
75.5±1.0 |
Le |
354 mm |
|
C |
30.0±1.0 |
Ae |
917 mm2 |
|
D |
30.0±1.0 |
Ve |
324620 mm3 |
|
E |
37,5 min |
Masa |
≤1650 g/prs |
|
F |
45.0±0.75 |
||
ELEKTRISKIE RAKSTUROJI
|
Preces |
spec |
mērīšanas metodes un nosacījumi |
Pārbaudes instruments |
|
Induktivitāte |
AL=6500 25% (nH/N2) |
1kHz/0.1V, 10Ts, 23±2 grādi |
Agilent HP4284A LCR mērītājs vai līdzvērtīgs |
|
Jaudas zudums Pc |
Pc Mazāks vai vienāds ar 6,5 W |
25kHz/100mT, 100 grādi |
Iwatsu SY8216 B-H analizators vai līdzvērtīgs |
IEPAKOJUMS
- Iekšējais iepakojums: putupolistirola spilventiņš ar 3 gabaliņiem uz spilventiņa.
- Ārējais iepakojums: Gofrēta kaste Z385*255*210 ar 12 prs/kastē.
Jaudas ferīta materiāls LP3
|
Raksturlielumi |
Simbols |
Vienība |
Stāvoklis |
LP3 |
|
Sākotnējā caurlaidība |
μi |
2300±25% |
||
|
Relatīvais zaudējumu koeficients |
tanδ/η |
×10-6 |
100 kHz |
＜4 |
|
*(1194A/m) Piesātinājuma plūsmas blīvums* |
Bs |
Mt |
25 grādi |
500 |
|
100 grādi |
390 |
|||
|
*palikšana* |
Br |
mT |
130 |
|
|
*Piespiešana* |
Hc |
A/m |
13 |
|
|

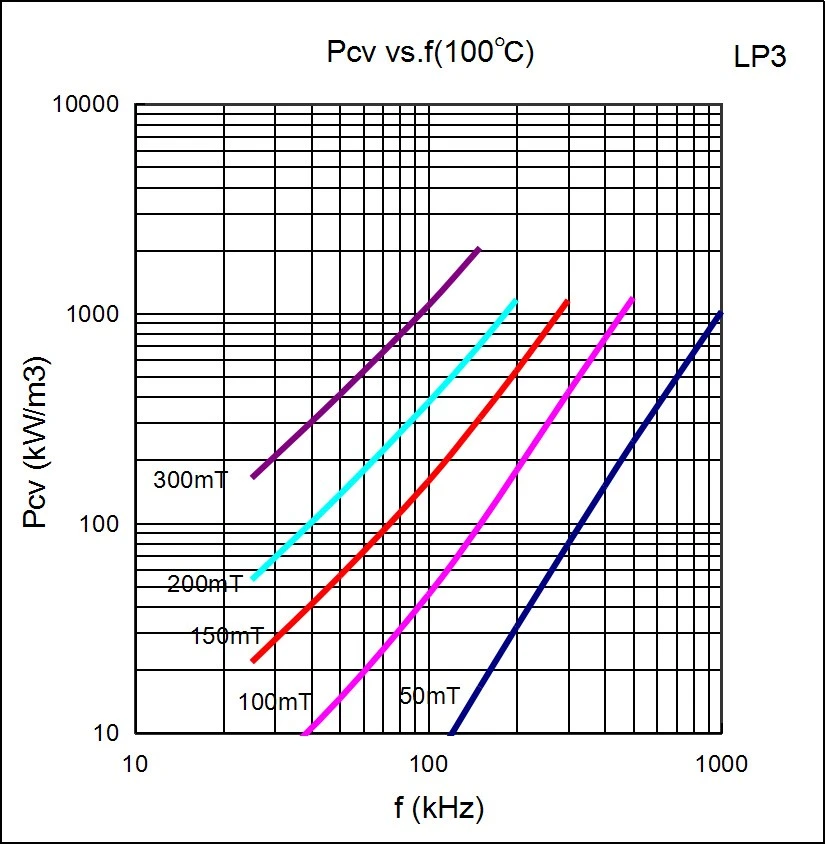

*Jaudas zudums* (f=100kHz, B=100mT) |
Pcv |
kW/m3 |
25 grādi |
|
|
80 grādi |
90 |
|||
|
100 grādi |
70 |
|||
|
*Jaudas zudums* (f=100kHz, B=200mT) |
Pcv |
kW/m3 |
25 grādi |
650 |
|
60 grādi |
||||
|
80 grādi |
450 |
|||
|
100 grādi |
410 |
|||
|
120 grādi |
||||
|
Kirī temperatūra |
Tc |
grāds |
Lielāks par vai vienāds ar 215 |
|
|
* pretestība* |
ρ |
Ω·m |
5 |
|
|
*Blīvums* |
d |
kg/m3×103 |
4.8 |
Piezīme: 1. Vērtības tika iegūtas ar toroidālo serdi Φ25 × Φ15 × 10 istabas temperatūrā, ja vien nav norādīts citādi.
2. * Tipiskā vērtība,*1Testa nosacījums (f=400kHz, B=50mT),*2Pārbaudes nosacījums (f=500kHz, B=50mT).
