NANO-KRISTĀLiskā KOPĒJĀ REŽĪMA DROSELAS KODE

Nanokristāliskā lente ir mīksts magnētiskā sakausējuma materiāls ar īpaši smalku graudu izmēru (~10 nm), ko veido Fe, Si, B, Cu, Nb un citi elementi, un tas tiek pakļauts noteiktam atkausēšanas procesam ar dzesēšanas ātrumu 10 grādi /s.6

Nosūtīt pieprasījumu

Nanokristāliskslenteiruzmīkstsmagnētiskssakausējuma materiāls arsuper smalksgraudsizmērs (~ 10nm) kuras ir veidojas autors uz Fe,Si, B,Cu,Nb un cits elementi un saņem caurispecfic atkausēšanas process ar dzesēšanas ātrumu 10grāds /s.6

Šī jaunā metāliskā materiāla izcilā īpašība ir īss ražošanas process, kas tiek veidots vienā solī un taupa enerģijas patēriņu. Tam ir Fe bāzes kristāliskā sakausējuma augsta piesātinājuma magnetizācija (Bs), kā arī augsta caurlaidība un mazi zudumi uz Co bāzes. kristālisks sakausējums, tāpēc tas var apmierināt augstas frekvences un zemu zudumu veiktspējas prasības. Šo materiālu galvenokārt izmanto augstas klases kopējā režīma droseļu, augstfrekvences transformatoru, visu veidu strāvas transformatoru un augstas klases magnētisko pastiprinātāju uc ražošanā. Saistītie serdeņi un komponenti galvenokārt tiek izmantoti jaunu enerģijas transportlīdzekļu jaudas pārvaldības sistēmās, piedziņās. sistēma, bezvadu uzlādes modulis mobilajam tālrunim, dzelzceļa tranzīts, nokrišņu jauda, tīklam pieslēgts fotoelektriskais invertors, digitālie elektroniskie izstrādājumi un viedie skaitītāji elektrotīklā, lai atbilstu augstas frekvences, lielas strāvas, miniaturizācijas un enerģijas taupīšanas prasībām.

Pieteikums

Invertora ķēde

Frekvences pārveidotājs

UPS

Pārslēgšanas režīma jauda

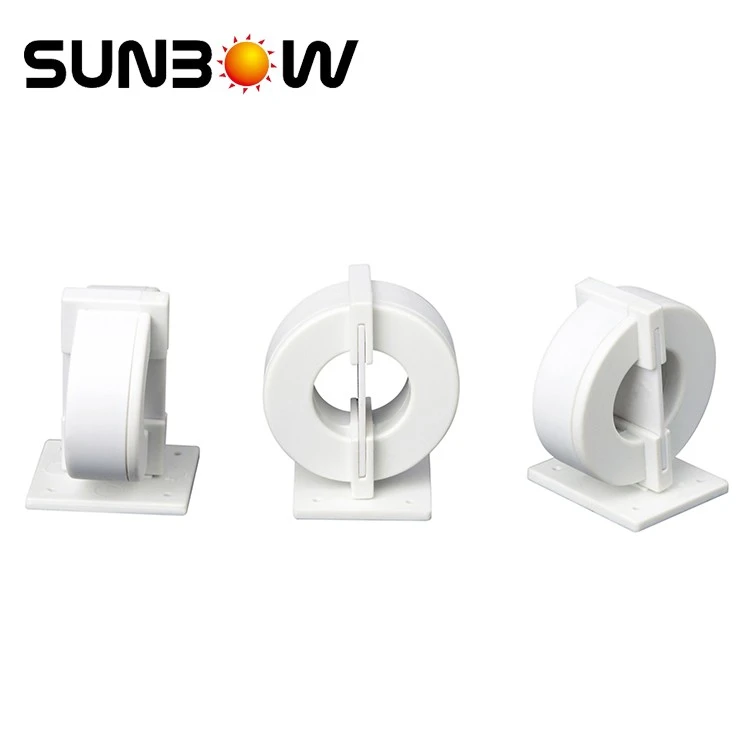

EMC filtrs

product-397-396

Raksturīgs

Augsta piesātinājuma indukcija - samaziniet CMC tilpumu

Lielisks pretestības frekvences raksturlielums

Izcila spēja pretoties nelīdzsvarotai strāvai

product-820-430

Lieliska temperatūras stabilitāte

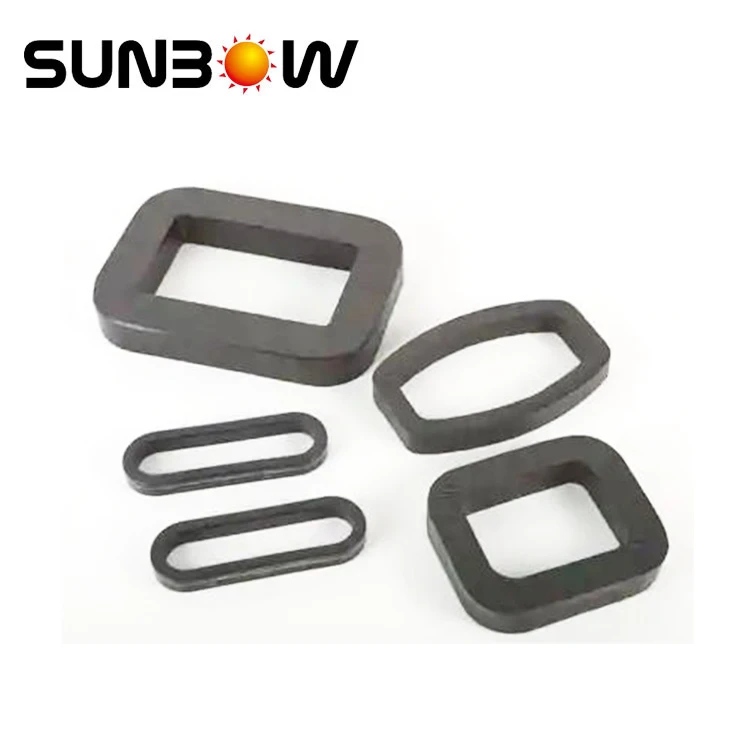

SQ COMMON MODE SERIES CORE

Raksturīgs

Labāks EMI slāpēšanas efekts

Var pieņemt plakano stiepļu vertikālo tinumu shēmu ar ārkārtīgi zemu sadalīto kapacitāti un labāku siltuma izkliedes efektu

Izvairīšanās no veiktspējas pasliktināšanās, ko izraisa kodola spriedze

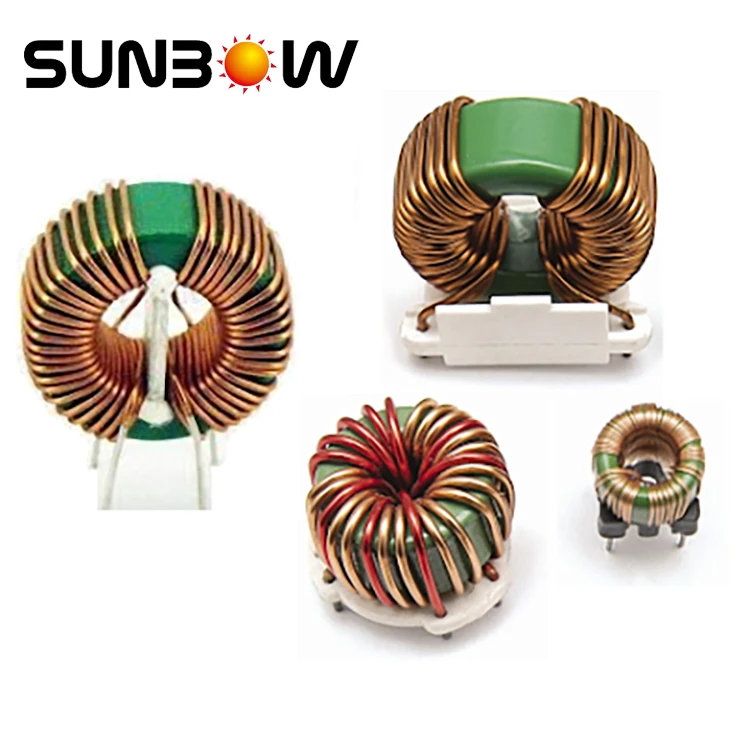

Kopējā režīma induktora darbības princips

Kad parastā strāva plūst caur kopējā režīma induktors ķēdē, strāva radīs apgriezto magnētisko lauku tajā pašā fāzes tinuma induktora spolē, lai viena otru atceltu. Šajā laikā induktivitāte ir aptuveni nulle, un ieejas strāvas pretestība ir ļoti maza.

Kad spole iet caur spoli, kopējā režīma strāva tiks vājināta, un spole radīs kopējā režīma strāvu.

Tāpēc, jo lielāka ir kopējā režīma induktora pretestība, jo labāks ir kopējā režīma filtrēšanas efekts. Noteiktā frekvenču diapazonā nanokristāliskiem materiāliem ir lielāka pretestība nekā tradicionālajiem materiāliem ferītam. Salīdzinot ar ferītu, nanokristālu sākotnējā caurlaidība ir daudz augstāka, tāpēc tilpums var būt mazāks, tinumu spoles ir mazākas, sadalītā kapacitāte ir mazāka un pretestības raksturlielumi ir labāki.

Sunbow daļas Nr.	Pamata izmēri	Gatavās serdes izmēri	Efektīvs šķērsgriezums	Vidējais ceļa garums	Caurlaidība (pie 10KHZ)		AL nominālvērtība**
	OD × ID × HT	OD × ID × HT	AFe	lFe	Intervāla vērtība	Atsauce nce vērtību	10 kHz	100 kHz
	mm	mm	cm2	cm			μH	μH
SW-CM120805	Φ12×8×5	Φ14.3×6.8×6.9	0.08	3.1	50000-120000	90000	28	6.7
SW-CM151005	Φ15×10×5	Φ17.1×8.3×7.1	0.09	3.9	50000-120000	91000	29	6.8
SW-CM201208	Φ20×12.5×8	Φ22.6×10.3×10.2	0.24	5.1	50000-120000	97000	56	14
SW-CM201210	Φ20×12×10	Φ22.6×10.5×12.5	0.31	5	50000-120000	85000	62	15
SW-CM211510	Φ21×15×10	Φ23.5×13.1×12.3	0.23	5.7	50000-120000	85000	43.5	9.2
SW-CM252065	Φ25×20×6.5	Φ26.8×18.7×7.9	0.12	7.1	50000-120000	80000	17.1	3.8
SW-CM252010	Φ25×20×10	Φ28×17.2×13.2	0.2	7.1	50000-120000	80000	28	7.2
SW-CM251610	Φ25×16×10	Φ28×14×13.1	0.35	6.4	50000-120000	90000	67	15
SW-CM261610	Φ26×16×10	Φ28.3×14×12.8	0.39	6.6	50000-120000	90000	57	14
SW-CM302010	Φ30×20×10	Φ33.2×17.8×13.3	0.39	7.9	50000-120000	90000	60	14
SW-CM302015	Φ30×20×15	Φ33.6×17.8×17.2	0.59	7.9	50000-120000	96000	88	20
SW-CM322010	Φ32×20×10	Φ34.4×18.1×13	0.47	8.2	50000-120000	95000	57	14
SW-CM402515	Φ40×25×15	Φ44.5×21.8×18.8	0.88	10.2	50000-120000	94000	99	23
SW-CM403215	Φ40×32×15	Φ44.5×29×19	0.47	11.3	50000-120000	90000	48	11
SW-CM453015	Φ45×30×15	Φ48.3×26.4×18.2	0.88	11.8	50000-120000	95000	87	20
SW-CM503215	Φ50×32×15	Φ53.8×28.5×18.2	1.4	12.9	50000-120000	90000	100	27
SW-CM504020	Φ50×40×20	Φ53.6×37×23.2	0.78	14.1	50000-120000	80000	45	14
SW-CM635025	Φ63×50×25	Φ69×46×29	1.27	17.7	50000-120000	90000	59	18
SW-CM644020	Φ64×40×20	Φ68.2×37×23.5	1.87	16.3	50000-120000	90000	115	29
SW-CM805020	Φ80×50×20	Φ83.8×46.6×24.8	2.34	20.4	50000-120000	95000	94	28
SW-CM906020	Φ90×60×20	Φ95.4×55×24.5	2.34	23.6	50000-120000	90000	90	25
SW-CM1027625	Φ102×76×25	Φ107×70.3×29.7	2.54	27.9	50000-120000	95000	91	22

Piezīme. Iepriekšējā tabulā ir norādīti tikai daži produkti. Nanokristāliskā kodola specifikāciju un veiktspēju var pielāgot atbilstoši klienta prasībām. Lūdzu, sazinieties ar mums, lai iegūtu sīkāku informāciju.
