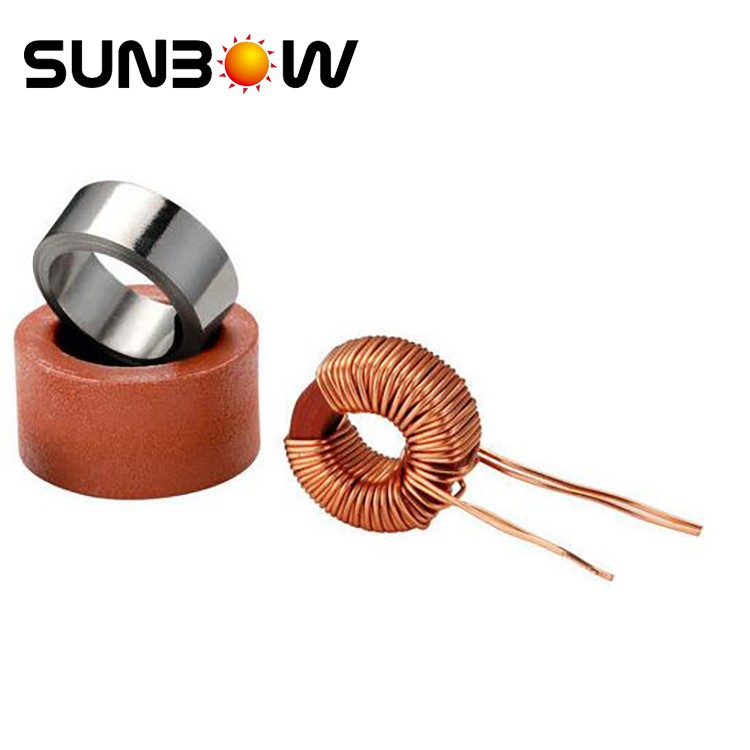

Nanokristālisks kodols parastā režīma droselei
Pateicoties unikālajai magnētisko īpašību kombinācijai, nanokristāliskie serdeņi tiek plaši izmantoti kopējā režīma droseles (CMC) pielietošanā. Zemas izmaksas (uz dzelzs bāzes) un liela mēroga ražošana (ātrās sacietēšanas tehnoloģija) padara SWFNA par konkurētspējīgāku risinājumu, jo īpaši par ferītu EMC jomā.
Produkta ievads
Pateicoties unikālajai magnētisko īpašību kombinācijai, nanokristāliskie serdeņi tiek plaši izmantoti kopējā režīma droseles (CMC) pielietošanā. Zemas izmaksas (uz dzelzs bāzes) un liela mēroga ražošana (ātrās sacietēšanas tehnoloģija) padara SWFNA par konkurētspējīgāku risinājumu, jo īpaši par ferītu EMC jomā.
ĪPAŠĪBA
>Augsta caurlaidība
>Augsts piesātinājums
>Atkarība no zemas temperatūras
IEGUVUMS
>Liela pretestība
>Mazs izmērs
>Plašs darba temperatūras diapazons
AUGSTSGAISMS
>>Mazi vara stieples tinumu pagriezieni<< >>Maza sadalītā kapacitāte<<
>>Plašs regulējams caurlaidības diapazons<< >>Augsta caurlaidības lineārā maiņa<<
FREKVENCES ATBILDĪBA
SWFNA nanokristāliskiem serdeņiem ir labāka caurlaidības reakcija uz frekvenci.
SWFNA caurlaidība μ ' ir ievērojami augstāka nekā parastajam ferītam (Mn-Zn) zemo frekvenču diapazonā un paliek virs parastā ferīta.
IMEDANCE
Liela vājināšanās nozīmē augstu pretestību.
Lai sasniegtu augstu pretestību, priekšroka tiek dota augstas caurlaidības materiālam, nevis vara vadu tinumu pagriezienu palielināšanai. SWFNA nanokristāliskiem serdeņiem ir augstāka caurlaidība un plašāks regulējamais caurlaidības diapazons, kurā SWFNA serdeņi ir galvenā izvēle kopējā režīma droseļvārsta pielietošanai.
TERMĀLIE ĪPAŠUMI
Darba temperatūras diapazonā (no -55 līdz 130 grādiem) SWFNA serdeņu piesātinājuma plūsmas blīvums mainās tikai dažos procentos (mazāk nekā 1%), savukārt parastā ferīta (Mn-Zn) serdeņa temperatūra pazeminās par aptuveni 40%. virs 100 grādiem.
SWFNA augstās kirī temperatūras (570 grādi) dēļ īslaicīgai darbībai ir atļauts maksimālais temperatūras diapazons no 150 līdz 180 grādiem.
TOLERANCE PRET TRAUCĒJUMU STRĀVU
Elektrības tīklā garš motora kabelis ar atšķirīgu vadītāja kapacitāti līdz zemei vai īss, īpaši augsts un strauji krītošs strāva parasti izraisa vidējas/augstas frekvences kopējā režīma traucējumu strāvu, nelīdzsvarotu vai zemas frekvences noplūdes strāvu.
Šīs parastā režīma strāvas bieži pārsniedz droseles vai serdes piesātinājuma līmeni, un drosele sabojājas
un kļūst invalīds.
Parastam ferītam (Mn-Zn) ir zemāks piesātinājuma plūsmas blīvums (apmēram 0,4 T) un zemāka jutība, jo tā caurlaidība ir zemāka. SWFNA augstais piesātinājuma plūsmas blīvums (1,23 T), plašāks regulējamais caurlaidības diapazons (līdz 200,000) un augstāka caurlaidības frekvences reakcija ļauj SWFNA serdeņiem būt pret piesātinājumu izturīgu risinājumu.
|
Pmākslas kods SWFNA-CMC |
MEan Path Garums Mm |
Odzemde Ddiametrs A/MM |
INNER Ddiametrs B/MM |
Hastoņi c/mm |
CRoss Sakcija Maiņstrāva/mm2 |
Induktivitāte AL @25 grādi 10KHz/0.3V μH/N2 |
Induktivitāte AL @25 grādi 100KHz/0.3V μH/N2 |
|
259-T001 |
2.59 |
11.3+0.5 |
5.2+0.3 |
5.6+0.5 |
0.063 |
28.0+30% |
6.90+30% |
|
314-T002 |
3.14 |
14.3+0.5 |
6.5+0.3 |
7.2+0.5 |
0.072 |
27.0+30% |
6.50+30% |
|
408-T003 |
4.08 |
18.0+0.5 |
8.2+0.5 |
7.2+0.5 |
0.120 |
16.5+30% |
7.40+30% |
|
503-T004 |
5.03 |
22.3+0.5 |
10.2+0.5 |
10.2+0.5 |
0.256 |
60.0+30% |
14.40+30% |
|
613-T005 |
6.13 |
23.7+0.5 |
15.8+0.5 |
8.1+0.5 |
0.130 |
25.0+30% |
6.00+30% |
|
660-T006 |
6.60 |
28.2+0.5 |
14.0+0.5 |
12.7+0.5 |
0.400 |
71.4+30% |
17.10+30% |
|
707-T007 |
7.07 |
27.8+0.5 |
17.1+0.5 |
13.3+0.5 |
0.200 |
33.3+30% |
8.00+30% |
|
785-T008 |
7.85 |
33.0+0.5 |
17.7+0.5 |
13.2+0.5 |
0.400 |
60.0+30% |
14.40+30% |
|
1020-T009 |
10.2 |
44.5+0.5 |
22.0+0.5 |
18.9+0.5 |
0.900 |
103.8+30% |
24.90+30% |
|
1130-T010 |
11.3 |
44.5+0.5 |
29.1+0.5 |
18.8+0.5 |
0.450 |
50.0+30% |
12.00+30% |
|
1410-T011 |
14.1 |
53.3+0.5 |
37.0+0.5 |
23.0+0.5 |
0.750 |
66.7+30% |
16.00+30% |
|
1800-T012 |
18.0 |
68.0+0.5 |
46.5+0.5 |
28.7+0.5 |
1.400 |
97.8+30% |
23.50+30% |
|
2040-T013 |
20.4 |
85.0+1.0 |
44.0+1.0 |
25.0+0.5 |
2.250 |
138.5+30% |
33.20+30% |
|
2350-T014 |
23.5 |
93.6+1.0 |
55.4+1.0 |
24.0+0.5 |
2.250 |
120.0+30% |
28.80+30% |
|
2790-T015 |
27.9 |
106.5+1.0 |
70.0+1.0 |
29.7+0.5 |
2.430 |
91.5+30% |
23.25+30% |
|
4550-T016 |
45.5 |
165.5+1.0 |
125.0+1.0 |
30.2+0.5 |
2.810 |
77.6+30% |
18.60+30% |
Definīcija: T=Toroid forma;CMC= Kopējā režīma aizrīšanās
*Pielāgošana:citi izmēri ir pieejami, lai tos pielāgotu.
Iepakojums:
Sunbow piegādā plašu magnētisko serdeņu klāstu, kas izgatavots noamorfās lentesunnanokristāliskās lentes.
Nanokristāliskie serdeņi:
Strāvas transformatoru kodoli
Serdes noplūdes slēdžiem
Serdeņi komutācijas režīma barošanas avotam
Nanokristāliskie C-kodoli
Nanokristāliski apļveida griezti serdeņi
Nanokristāliski kopējā režīma droseles serdeņi
Precīzijas strāvas transformatoru serdeņi
Amorfie serdeņi:
Amorfie statora serdeņi elektromotoriem
Lieljaudas transformatoru serdeņi
Vidējās frekvences transformatoru serdeņi
PFC droseles serdeņi
Taisnstūra griezuma serdeņi
